У нас есть дача. Традиционное для тех лет небольшое строение из двух этажей, крыльцом и верандой. Последняя, вот уже 40 лет, является центром дачной жизни. Тут есть стол, лавка и несколько табуреток. По площади она не больше метров 6 и когда происходят семейные заезы или приезжают гости, разместиться всем бывает нелегко.

Идея перестройки веранды витала в наших головах уже давно, выражаясь в различных чертежах и зарисовках. "Вот тут - расширить, тут - продлить до конца строения, а крыльцо с верандой объединить и сделать под общей крышей"...

Подступаться страшно.

Интернет подогревает:

"... у веранды совсем несложная конструкция, а это значит, что построить её своими руками способен практически любой дачник или владелец загородного дома."

или

"Каркасная веранда не требует больших трудовых и материальных вложений в обустройство фундамента и наличия у исполнителя виртуозных навыков плотника."

Когда критическая масса накоплена, интернет проштудирован, опытные товарищи порасспрошены, а необходимый инструмент закуплен, беру недельный отпуск, прощаюсь с семьей и отбываю на дачу (воплощать мечту)...

Внутри много фотографий (простите за качество, фотографировал, традиционно, на лопату) с мест событий, так что, траффик!

Итак, начнем:

У нас есть крытая веранда (~6 м²), приподнятая на уровень фундамента. Стол, лавки, крыша, крытая шифером с упором на два асбесто-цементных столба и крытое крыльцо (~3 м²).

Хочется: объединить крыльцо с верандой на одном уровне и под общей крышей, увеличив общую площадь. Веранду расширить и продлить до края стены дома.

К слову, часть работ по закладке фундамента проводилась в вяло-текущем режиме в течение этого лета: завоз кирпича, песка и щебня, разметка, устройство опор и т.д.

Начинаем с разметки под фундамент.

Деревья пострадать не должны, поэтому "срезаем" угол.

Под будущие опоры копаем прямоугольные лунки. Копать, по идее, надо на глубину промерзания грунта, но, т.к. грунты у нас не пучинистые, а конструкция достаточно легкая, можно особо не заморачиваться. Некоторые вообще не заглубляют - кладут плиту на грунт, а на нем столбик кирпичный. Я копал примерно на 40 см.

Далее грунт проливается и утрамбовывается. Закладываем слой песка, утрамбовываем.

Закладываем слой щебня. Проливаем, утрамбовываем.

Сооружаем легкие формы под заливку бетоном. Армируем.

Заливаем. Укрываем сверху, чтобы не высыхало и не растрескивалось.

Через некоторое время получается вот такое бетонное основание...

... на котором в уровень (по возможности) возводим стойки нужной высоты (в нашем случае - на высоту фундамента основного здания).

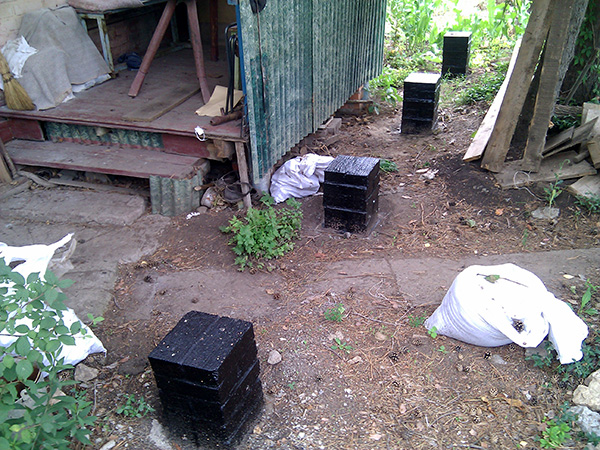

Чтобы стойки не разрушались от времени от влаги, их неплохо бы обработать битумной мастикой.

Тут крыльцо уже демонтировано - остался только навес. Сначала были сооружены опоры по периметру, но потом пришлось сооружать еще и промежуточные, т.к. нагрузка на балки нижней обвязки была бы слишком велика. В итоге опор было возведено 16.

С этого момента я уже на неделю заехал на дачу - строить.

Демонтируем старую веранду.

Завозим лес на несущие конструкции. Я использовал сосновый брус 50х100 и 100х100.

Чтобы готовая конструкция простояла дольше, древесину нужно предварительно обработать. Сначала антисептическим грунтом, а затем либо покрасить, либо обработать составом с защитой от ультрафиолета. TIKKURILA - наш выбор. Почти каждое утро у меня начиналось с обработки очередной партии леса. Обрабатывать надо со всех сторон, состав для здоровья не очень полезный, требует аккуратного обращения - вобщем, достаточно утомительно.

Возводим дополнительный ряд промежуточных стоек.

И вот, наконец-то, первый пропил ...

... и первое соединение "в полдерева". Когда появляются первые видимые результаты, откуда-то появляются и новые силы и задор работать дальше. Остановиться очень нелегко :)

Основание собираем на подобие детского конструктора, не закрепляя, чтобы в любой момент можно было все разобрать и внести конструктивные изменения.

Еще одна промежуточная упорная рейка.

Следующим утром готовим несколько брусков 100х100.

Из толстого бруса делаем скошенную опору. Там большое расстояние между опорами - нужно дополнительное усиление. В местах опирания несущих деревянных конструкций на стойки нужно подложить рубероид.

К ней - еще две вставочки и опора крыльцовой зоны готова.

Для основной посиделочной зоны нужно 5 одинаковых лаг. Стягиваем заготовки и прорезаем пазы циркуляркой.

Та-дааам!

Тут происходит демонтаж обоих старых навесов и вынос огромных куч хвои и листьев, скопившихся там за десятилетия. Дополнительно расчищаем рабочую площадку от оставшегося мусора и демонтрируем тяжеленные асбестовые столбы.

С утра следующего дня начинаем закреплять конструкцию. Балки, опирающиеся на строение, фиксируем анкерными болтами, ...

... остальные скрепляем между собой усиленными уголками.

Из 100х100 бруса нарезаем вертикальные опоры. Горизонтальные балки наложены, чтобы проверить уровень.

Балки пока жестко не фиксируются, а только крепятся временными укосинами в уровень. Чуть позже будет возможность уровень подкорректировать перед окончательной фиксацией.

Кисо заходило.

Когда все опоры готовы и установлены, связываем их горизонтальными балками.

К этому моменту завезена новая партия леса - доски пола (40х100) и обшивка крыши (26х150).

С утра следующего дня долго пляшу, крепя верхнюю опорную балку к стене дома. Тяжелая, зараза, приходится исхитряться. Когда она закреплена, на неё уже можно устанавливать балки крыши.

Таскать тяжелое наверх становится все сложнее, поэтому сооружаем добротные кóзлы. Вещь незаменимая и, в итоге, очень сильно сэкономившая мне силы и здоровье.

Балки фиксируем специальными креплениями.

Со второй опорной балкой пришлось повозиться. Её надо было на что-то качественно опереть, а доски фасада для этих целей не подходят. Пришлось пробираться к выступающим брускам этажного перекрытия и сооружать там креативные опоры.
